EC 後向離心風機 · 3Ø 380V · 曲線 B

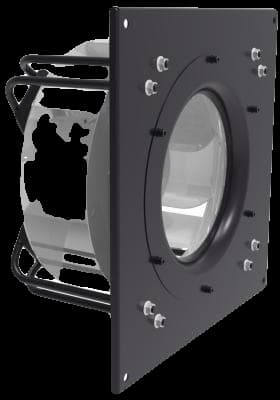

EC450B1
風輪直徑 450 mm 後向離心風機，EC 外轉子電機整合導風圈，0-10V／PWM 直接調速。
- 額定電壓
- 380V
- 頻率
- 50/60Hz
- 轉速
- 2,250rpm
- 最大功率
- 3,977W
- 最大風量
- 13,964m³/h
- 噪音
- 92dB(A)
性能曲線
| 工況點 | 靜壓 Pa | 風量 m³/h | 轉速 rpm | 功率 W |
|---|---|---|---|---|
| B5 | 900 | 9,974 | 2,211 | 3,953 |
| B6 | 1,000 | 9,066 | 2,165 | 3,970 |
| B7 | 1,101 | 8,282 | 2,159 | 3,974 |
| B8 | 1,201 | 7,439 | 2,166 | 3,977 |
規格
- 材料
- 風輪採用 5052 鋁合金
- 轉向
- 從電機轉子方向看順時針
- 調速
- 0-10VDC/PWM
- 防護等級
- IP54
- 絕緣等級
- F
- 軸承
- 免維護軸承
- 產品認證
- CE
- 工作溫度
- -25 ~ +60 °C
同一份 DM 與尺寸圖的型號：EC450C1
尺寸圖
單位 mm，含轉動方向與安裝孔位。
