产品线 02

伺服马达 IM/PM

永磁与感应双轨选型，从 0.2 kW 到 375 kW。PM 追求效率与功率密度，IM 追求高转速与成本。

PM 还是 IM？

同一颗驱动器，两种马达本体。先看工况，再进型号表。

01 / PM

永磁伺服马达

效率与功率密度高，低转速即输出大转矩
额定 1,500-3,000 rpm，最高 6,000 rpm
功率 0.2-375 kW，机座号 60-450

适用：液压伺服节能系统、射出／压铸机、特殊车辆动力

查看 PM 型号 02 / IM

感应伺服主轴马达

结构简单、成本较低，变频主轴首选
额定 1,500-6,000 rpm，最高可达 24,000 rpm
功率 1.5-11 kW，框号 90-132

适用：工具机主轴、高速加工、变频主轴

查看 IM 型号

01 / PM

永磁伺服马达

机座号 60 到 450，法兰或法兰＋脚座安装，自冷或强制风冷。

0.2-375kW

功率范围

60-450

机座号

8极

极数

功率

安装

冷却

12 个型号

型号	机座号	功率	额定转速 rpm	最高转速 rpm	电压	安装	冷却	防护
60型永磁伺服马达	60	0.2-1 kW	3,000	5,000	3Ø200V	法兰安装	自冷	IP54
80型永磁伺服马达	80	0.75-1 kW	3,000	4,500	3Ø200V	法兰安装	自冷	IP54
85型永磁伺服马达	85	0.4-1 kW	2,000	3,000	3Ø200V	法兰安装	自冷	IP54
125型永磁伺服马达	125	0.75-4 kW	2,000	3,000	3Ø200V	法兰安装	自冷	IP54
130系列NEW 永磁伺服马达	130	0.75-3.7 kW	2,000	-	3Ø220V/380V	-	自冷	-
145标准型永磁伺服马达	145	3-7.5 kW	2,000	3,000	3Ø200V/ 3Ø400V	法兰安装	自冷	IP54
145高速型永磁伺服主轴马达	145	2.2-5.5 kW	1,800	5,000/6,000	3Ø200V/ 3Ø400V	法兰暨脚架两用安装	IC416独立风扇冷却(选配)	IP54
190标准型永磁伺服马达	190	4.5-15 kW	1,500	2,100	3Ø200V/ 3Ø400V	法兰暨脚架两用安装	IC416独立风扇强制冷却(IP55)	IP54
230型永磁伺服马达	230	5.5-45 kW	1,500	2,100	3Ø200V/ 3Ø400V	法兰暨脚架两用安装	IC416独立风扇强制冷却(IP55)	IP54
300型永磁伺服马达	300	15-120 kW	1,500	2,100	3Ø200V/ 3Ø400V	法兰暨脚架两用安装	IC416独立风扇强制冷却(IP55)	IP54
300型双出轴NEW 永磁伺服马达	300	-	-	-	-	-	-	-
450型永磁伺服马达	450	75-375 kW	1,500	2,100	3Ø200V/ 3Ø400V	法兰暨脚架两用安装	IC416独立风扇强制冷却(IP55)	IP54

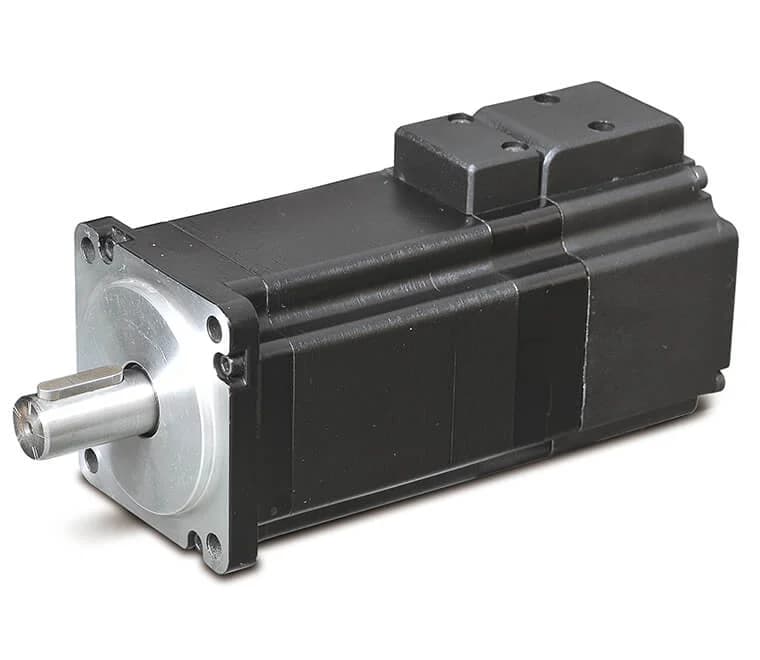

60型
永磁伺服马达
机座号
60
功率
0.2-1 kW
最高转速 rpm
5,000

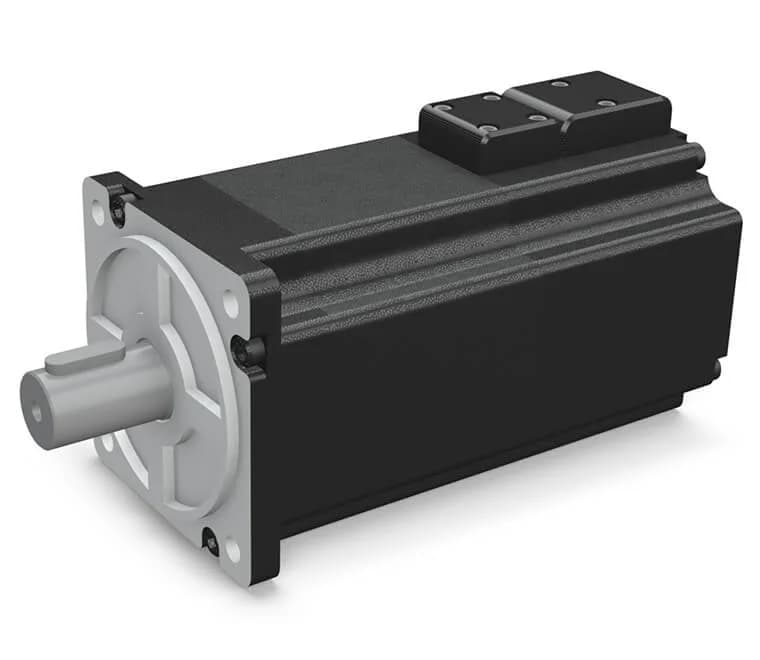

80型
永磁伺服马达
机座号
80
功率
0.75-1 kW
最高转速 rpm
4,500

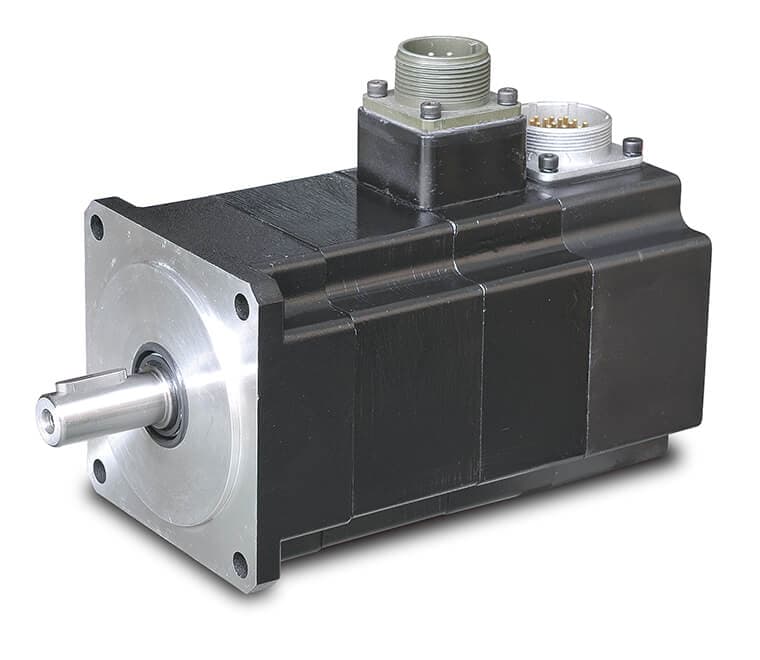

85型
永磁伺服马达
机座号
85
功率
0.4-1 kW
最高转速 rpm
3,000

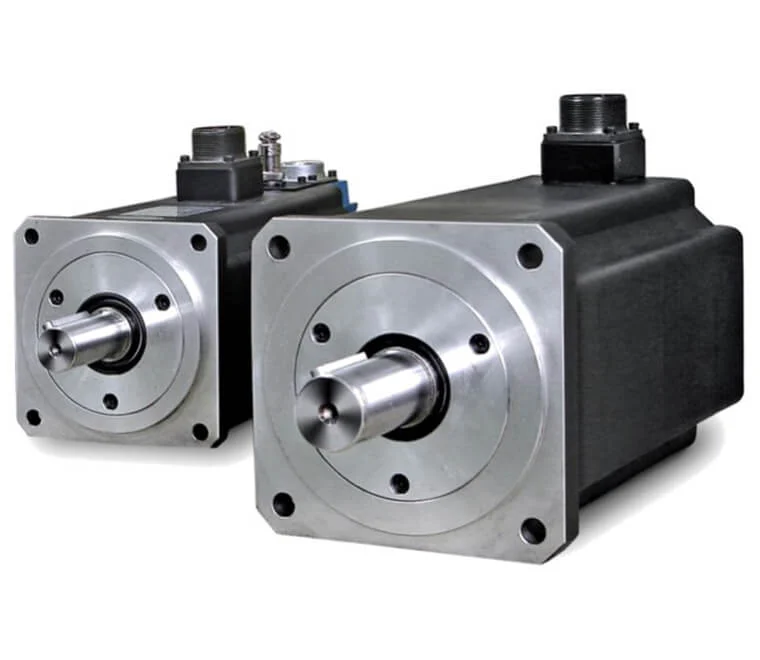

125型
永磁伺服马达
机座号
125
功率
0.75-4 kW
最高转速 rpm
3,000
130系列NEW
永磁伺服马达
机座号
130
功率
0.75-3.7 kW
最高转速 rpm
-

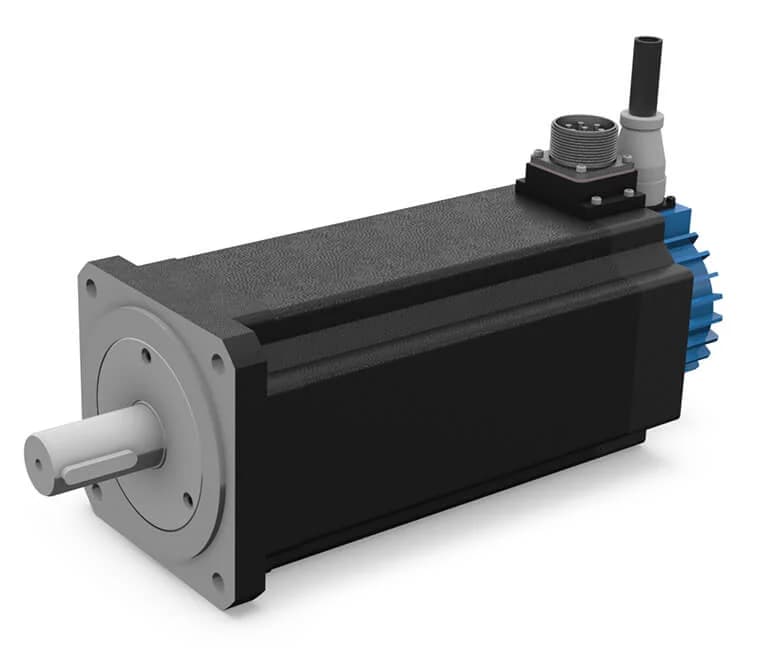

145标准型
永磁伺服马达
机座号
145
功率
3-7.5 kW
最高转速 rpm
3,000
145高速型
永磁伺服主轴马达
机座号
145
功率
2.2-5.5 kW
最高转速 rpm
5,000/6,000
190标准型
永磁伺服马达
机座号
190
功率
4.5-15 kW
最高转速 rpm
2,100

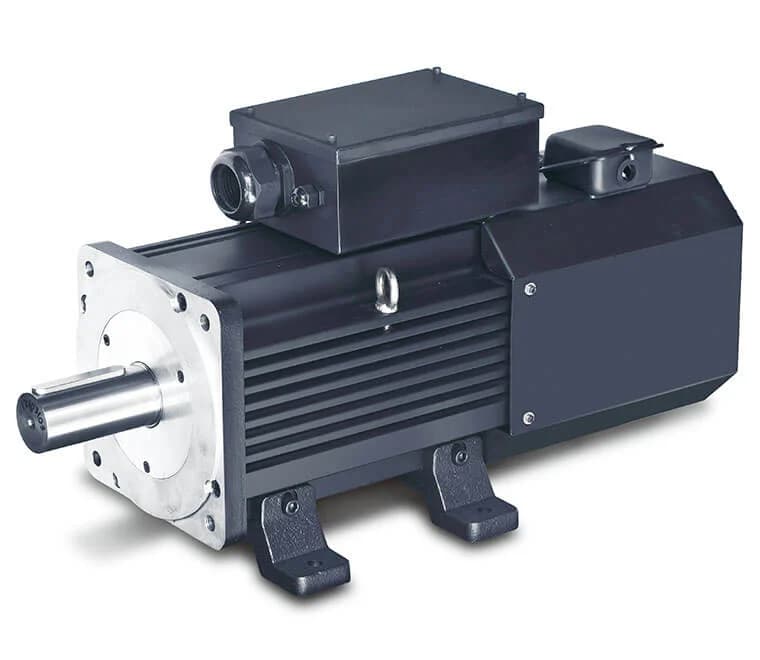

230型
永磁伺服马达
机座号
230
功率
5.5-45 kW
最高转速 rpm
2,100

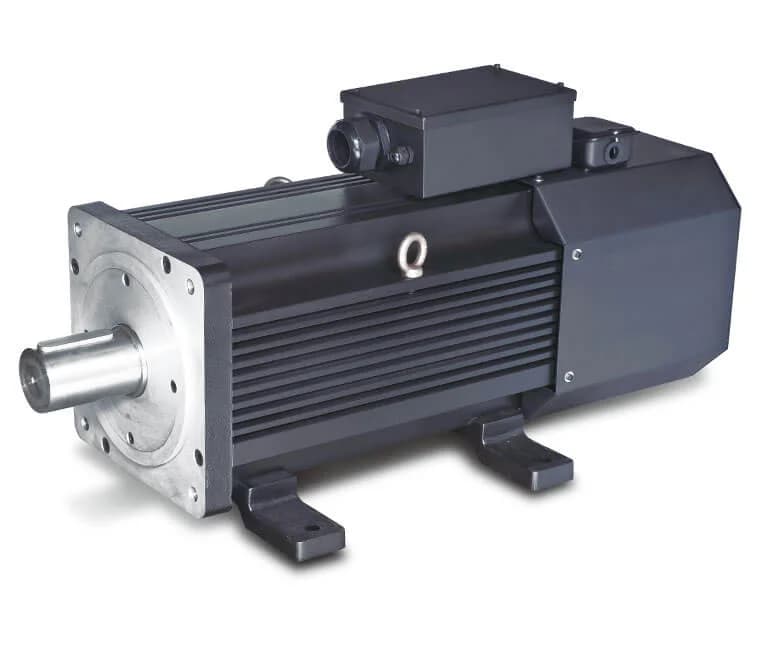

300型
永磁伺服马达
机座号
300
功率
15-120 kW
最高转速 rpm
2,100

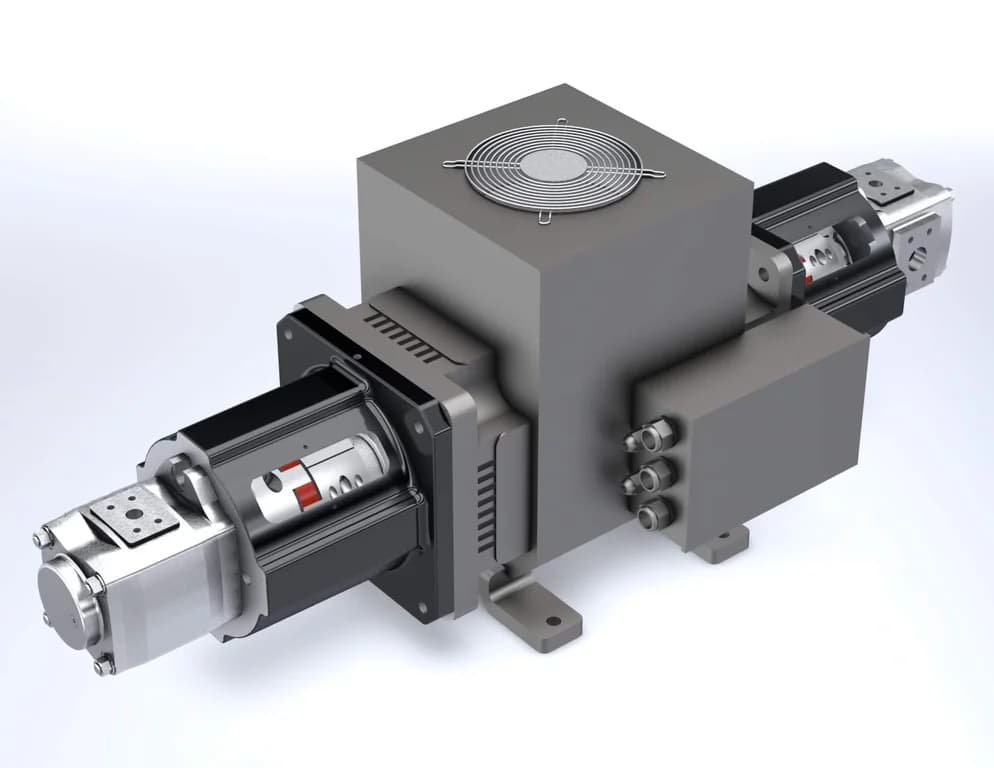

300型双出轴NEW
永磁伺服马达
机座号
300
功率
-
最高转速 rpm
-

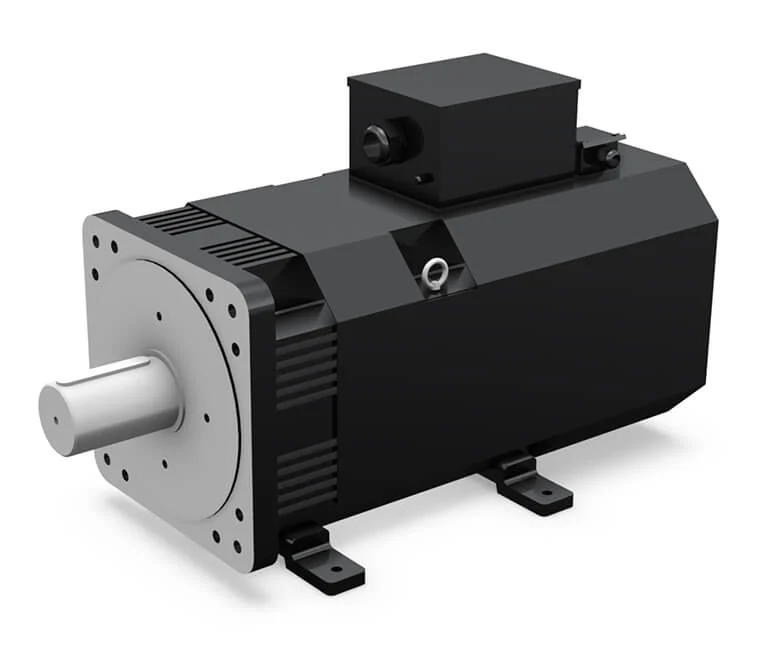

450型
永磁伺服马达
机座号
450
功率
75-375 kW
最高转速 rpm
2,100

点「规格」开启完整规格（额定方式、编码器、冷却、防护等级）。

02 / IM

感应伺服主轴马达

框号 90 到 132，卧式脚座或立式法兰，全系列强制风冷。

1.5-11kW

功率范围

90-132

框号

24,000rpm

最高转速

功率

安装

11 个型号

型号	框号	功率	额定转速 rpm	最高转速 rpm	电压	安装	冷却	防护
90框 IM变频主轴马达	90	1.5/2.2/3.7 kW	1,500	6,000	3Ø230V/380V	法兰暨水平脚座两用安装	IC416独立风扇强制冷却(IP55)	IP54
2.2kW卧式 IM变频主轴马达	90	2.2 kW	1,500	3,000/6,000	3Ø230V/380V	水平脚座安装	IC416独立风扇强制冷却(IP55)	IP54
2.2kW立式 IM变频主轴马达	90	2.2 kW	1,500	6,000	3Ø230V/380V	立式法兰安装	IC416独立风扇强制冷却(IP55)	IP54
3.7kW卧式 IM变频主轴马达	112	3.7 kW	1,500	6,000	3Ø230V/380V	水平脚座安装	IC416独立风扇强制冷却(IP55)	IP54
3.7kW立式 IM变频主轴马达	112	3.7 kW	1,500	6,000	3Ø230V/380V	立式法兰安装	IC416独立风扇强制冷却(IP55)	IP54
5.5kW卧式 IM变频主轴马达	132	5.5 kW	1,500	6,000	3Ø230V/380V	水平脚座安装	IC416独立风扇强制冷却(IP55)	IP54
5.5kW立式 IM变频主轴马达	132	5.5 kW	1,500	6,000	3Ø230V/380V	立式法兰安装	IC416独立风扇强制冷却(IP55)	IP54
7.5kW卧式 IM变频主轴马达	132	7.5 kW	1,500	6,000	3Ø230V/380V	水平脚座安装	IC416独立风扇强制冷却(IP55)	IP54
7.5kW立式 IM变频主轴马达	132	7.5 kW	1,500	6,000	3Ø230V/380V	立式法兰安装	IC416独立风扇强制冷却(IP55)	IP54
工具机用 IM伺服主轴马达	100	5.5/7.5/11 kW	1,500	10,000	3Ø230V or 3Ø380V	立式/水平脚座安装	IC416独立风扇强制冷却(IP55)	IP54
高响应 IM伺服主轴马达	90	2.2/3.7/5.5 kW	3,000/6,000	12,000/18,000/24,000	3Ø230V or 3Ø380V	立式法兰安装	IC416独立风扇强制冷却(IP55)	IP54

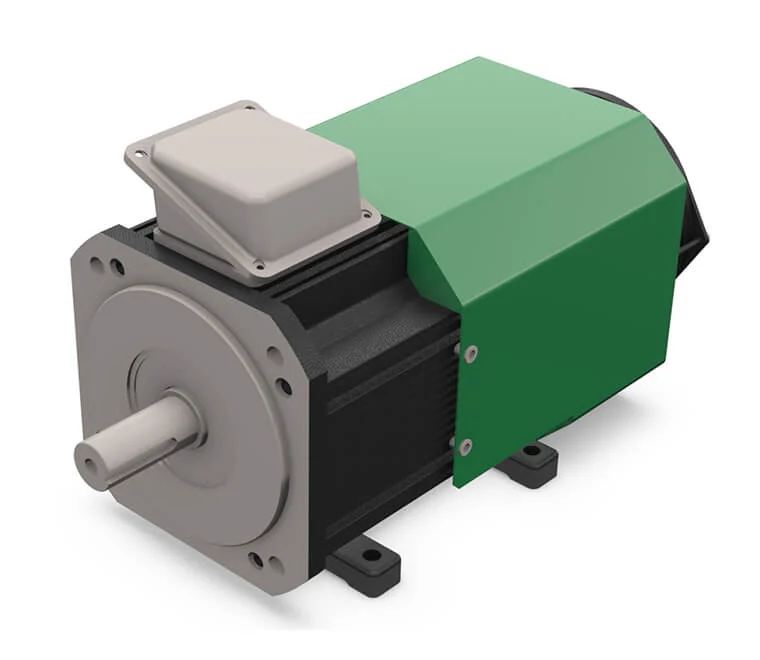

90框
IM变频主轴马达
框号
90
功率
1.5/2.2/3.7 kW
最高转速 rpm
6,000

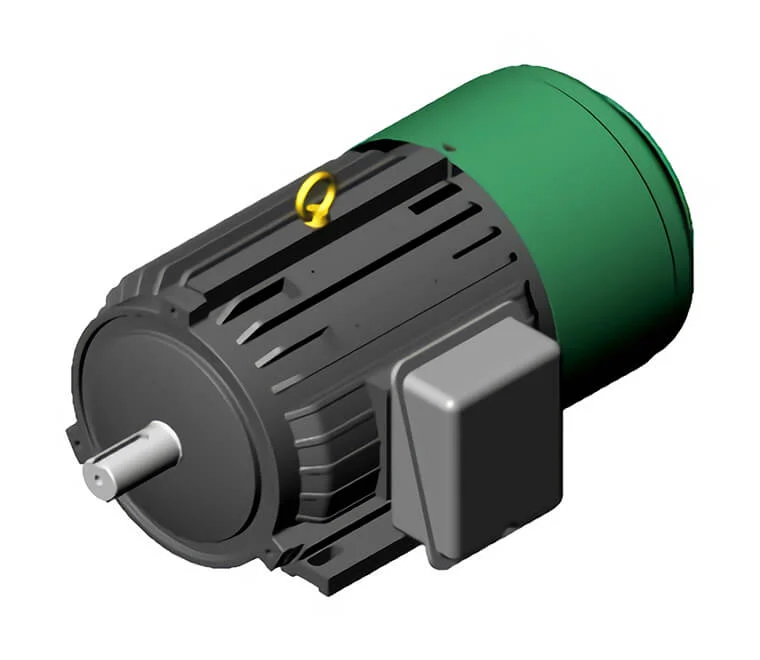

2.2kW卧式
IM变频主轴马达
框号
90
功率
2.2 kW
最高转速 rpm
3,000/6,000

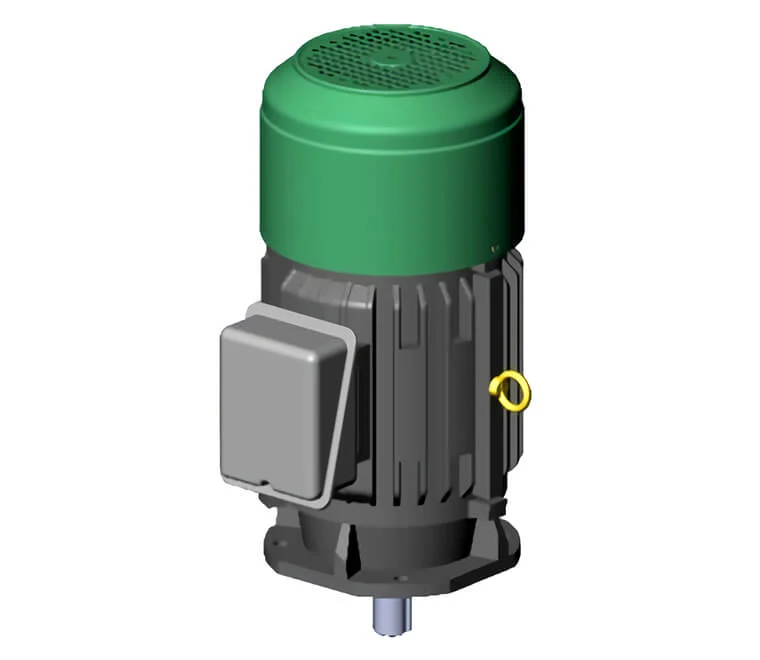

2.2kW立式
IM变频主轴马达
框号
90
功率
2.2 kW
最高转速 rpm
6,000

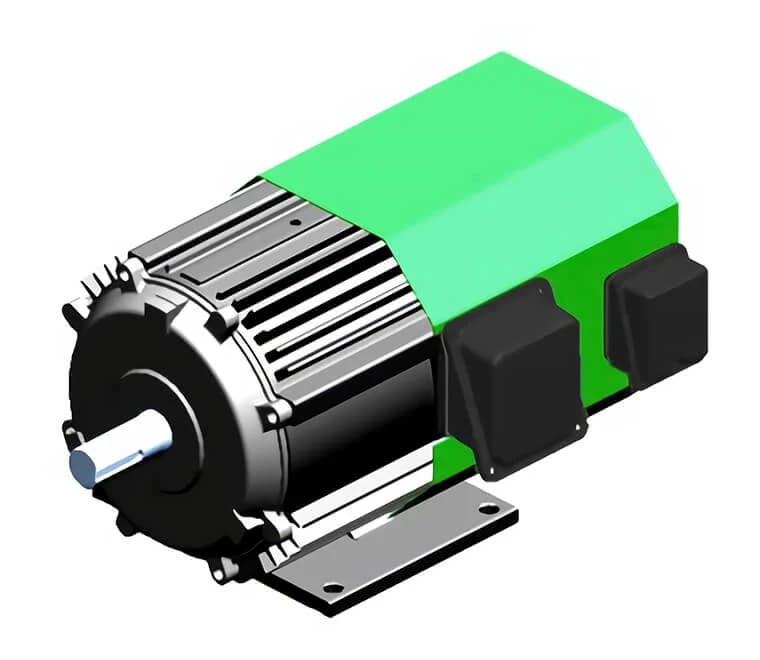

3.7kW卧式
IM变频主轴马达
框号
112
功率
3.7 kW
最高转速 rpm
6,000
3.7kW立式
IM变频主轴马达
框号
112
功率
3.7 kW
最高转速 rpm
6,000

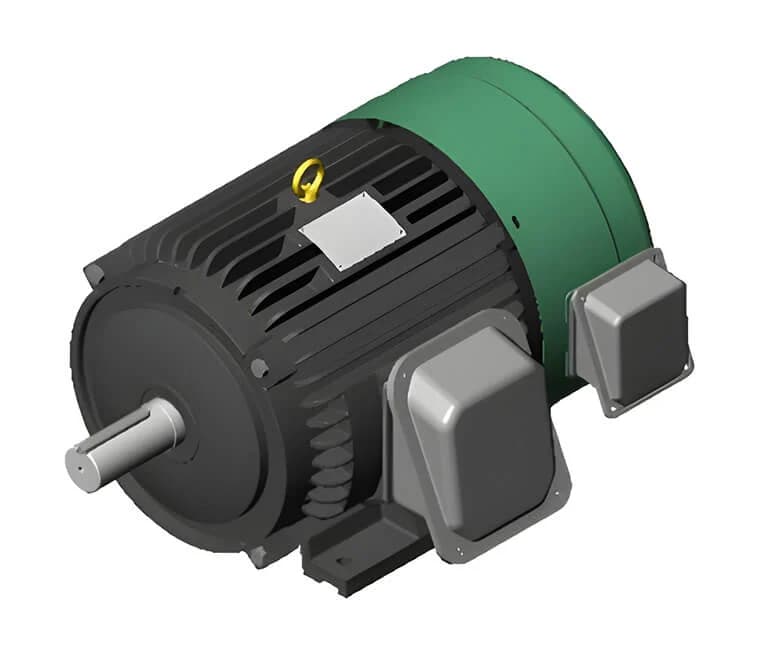

5.5kW卧式
IM变频主轴马达
框号
132
功率
5.5 kW
最高转速 rpm
6,000

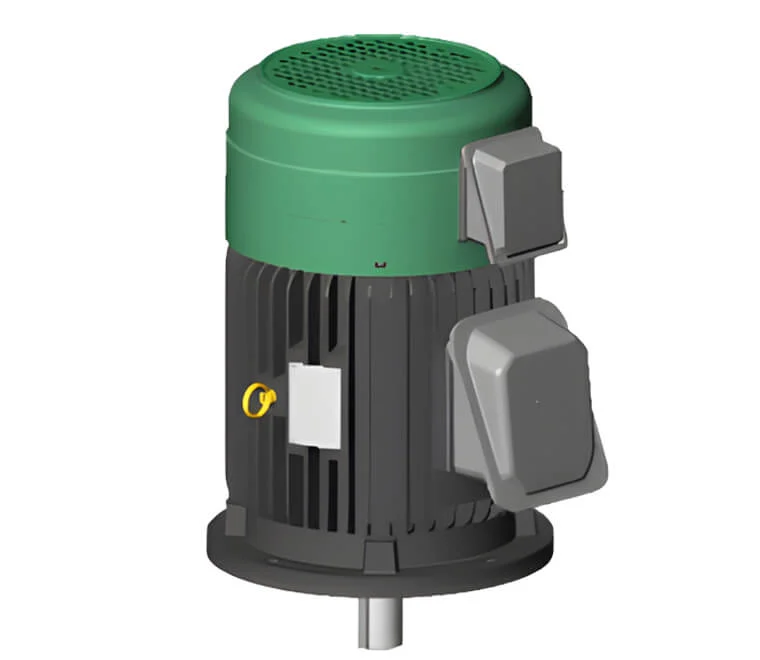

5.5kW立式
IM变频主轴马达
框号
132
功率
5.5 kW
最高转速 rpm
6,000

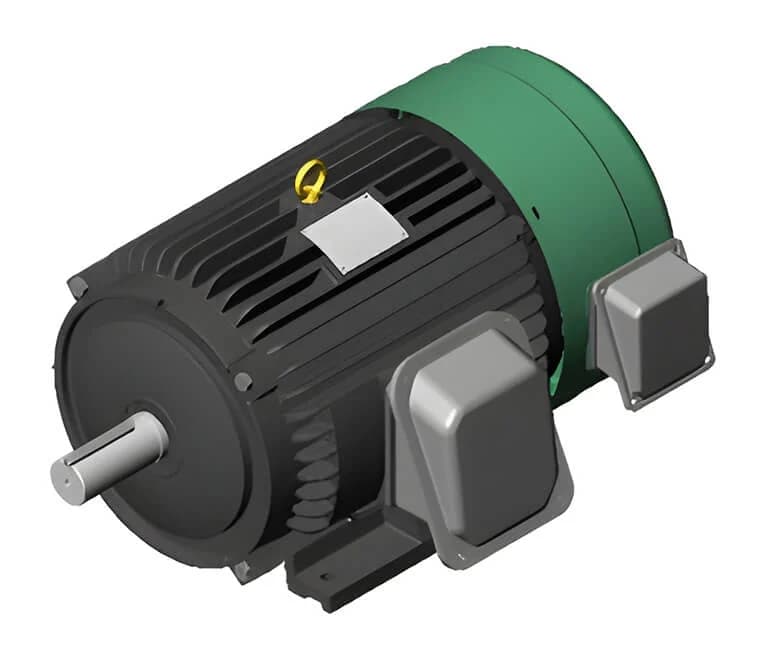

7.5kW卧式
IM变频主轴马达
框号
132
功率
7.5 kW
最高转速 rpm
6,000

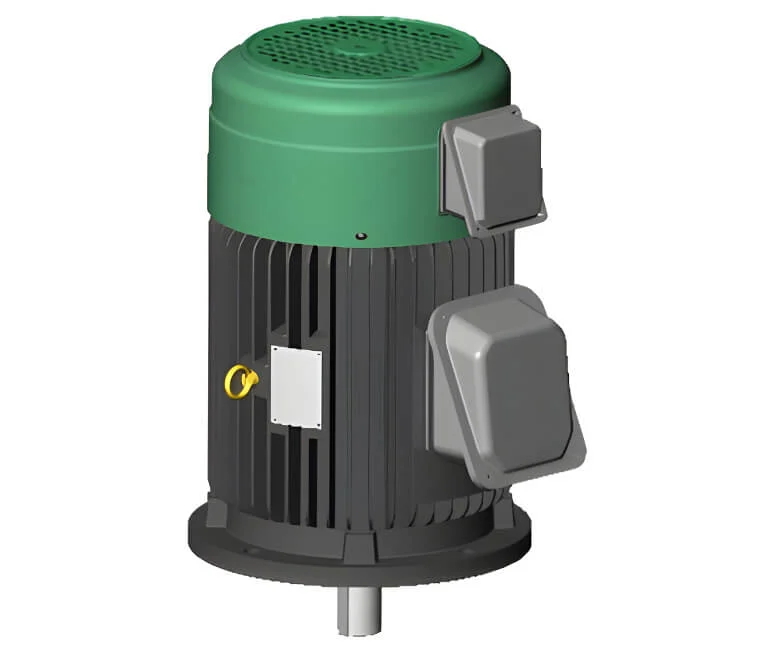

7.5kW立式
IM变频主轴马达
框号
132
功率
7.5 kW
最高转速 rpm
6,000

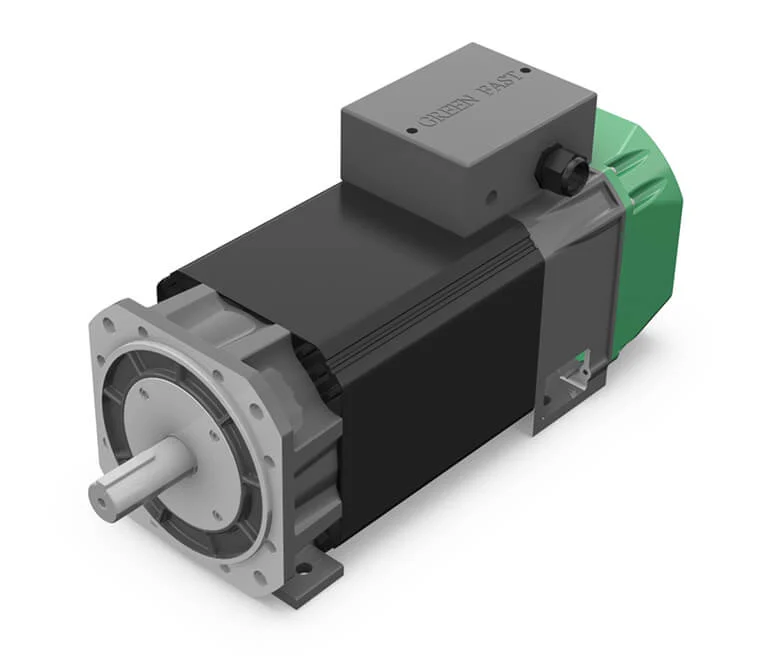

工具机用
IM伺服主轴马达
框号
100
功率
5.5/7.5/11 kW
最高转速 rpm
10,000

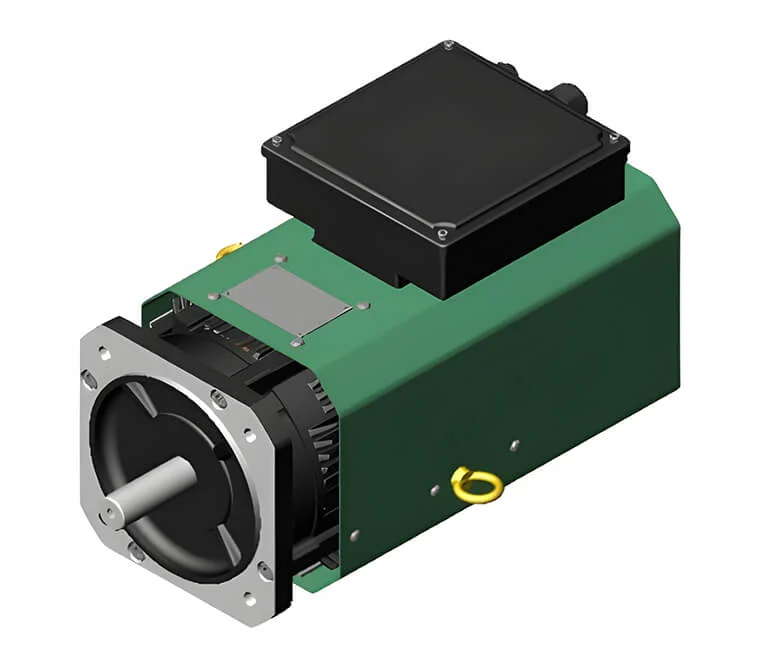

高响应
IM伺服主轴马达
框号
90
功率
2.2/3.7/5.5 kW
最高转速 rpm
12,000/18,000/24,000

点「规格」开启完整规格（额定方式、编码器、冷却、防护等级）。

电主轴用定转子

定转子直接安装于主轴内部，PM 与 IM 各一系列。

电主轴用定转子(PM)

定转子安装于主轴内部，与机械主轴完美结合。
高功率密度，低温昇，低飘移，不退磁。
输出转矩大，瞬时过载性能优异。
定子采导热胶全灌注，永磁转子包裹保护。
马达磁路分析优化，将效能发挥到极致。

1-36kW
功率范围: 40,000rpm
最高转速: 21
型号

电主轴用定转子(IM)

定转子安装于主轴内部，与机械主轴完美融合。
高功率密度，低温昇，低飘移。
输出转矩大，过载性能优异。
定子采导热胶全灌注，转子类铸铜/铸铝。
马达磁路分析优化，效能极致发挥。

4.4-55kW
功率范围: 40,000rpm
最高转速: 7
型号

7 个型号

型号	功率(kW)			速度(rpm)		转矩(Nm)			极数
型号	S1(100%)	S3(15%)	Max	Rated	Max	S1(100%)	S3(15%)	峰值	极数
GS-PM-070-080	2.0	2.6	4.0	8,000	8,000	2.4	3.1	4.8	8
GS-PM-070-100	1.0	1.1	2.0	2,000	2,000	4.9	5.1	9.8	8
GS-PM-091-110	1.3	1.7	2.6	1,500	1,500	8.4	10.9	16.8	8
GS-PM-091-140A	5.0	6.5	10.0	4,000	4,000	12.0	15.6	24.0	8
GS-PM-091-140B	1.5	1.9	3.0	1,500	1,500	9.6	12.5	19.2	8
GS-PM-100-120	5.2	6.2	10.4	3,000	8,000	16.6	20.0	33.2	8
GS-PM-120-140	11.0	14.3	22.0	4,000	4,000	26.0	33.8	52.0	8

GS-PM-070-080
2.0
功率(kW) S1
8,000
最高转速
4.8
峰值转矩
GS-PM-070-100
1.0
功率(kW) S1
2,000
最高转速
9.8
峰值转矩
GS-PM-091-110
1.3
功率(kW) S1
1,500
最高转速
16.8
峰值转矩
GS-PM-091-140A
5.0
功率(kW) S1
4,000
最高转速
24.0
峰值转矩
GS-PM-091-140B
1.5
功率(kW) S1
1,500
最高转速
19.2
峰值转矩
GS-PM-100-120
5.2
功率(kW) S1
8,000
最高转速
33.2
峰值转矩
GS-PM-120-140
11.0
功率(kW) S1
4,000
最高转速
52.0
峰值转矩

功率 kW、转速 rpm、转矩 Nm；断续额定为 S3(15%)。

外型尺寸表属实施层资料，定转子型录 PDF 到位后改为下载提供。

应用领域

从液压节能到工具机主轴，PM 与 IM 各有主场。

液压伺服节能系统

PM 马达＋伺服驱动器＋油泵，射出机省电 40-85%。

前往液压伺服页

工具机主轴

IM 主轴马达与电主轴定转子，最高 24,000 rpm。

射出／压铸／锻压

大转矩低转速，230 到 450 机座号对应大吨位设备。

特殊车辆与客制动力

巴士主动力、动力方向盘等，依需求客制电机设计。

客制化电机设计

提供工况，由工程师协助选型

功率、转速、安装方式与冷却条件，我们回复对应型号与报价。
